英國OAP QS-10t稱重傳感器知識
QS-10t稱重傳感器安裝面與安裝底座應保持水平，不偏斜；安裝面底座要牢固并保持一定的厚度；安裝稱重傳感器，選用英國OAP公司規定等級的高強度螺栓進行緊固；嚴禁電纜線在多稱重傳感器稱量系統中，隨意加長或剪短某一部分電纜；QS-10t稱重傳感器安裝時，嚴禁采用電焊方式。
除QS-10t其它熱銷型號請點擊
英國OAP NHS-A稱重傳感器,NHS-A稱重傳感器
英國OAP DEE稱重傳感器,DEE稱重傳感器
英國OAP BTA-D稱重傳感器,BTA-D稱重傳感器
英國OAP BTA稱重傳感器,BTA稱重傳感器
英國OAP NHS-A稱重傳感器,NHS-A稱重傳感器
英國OAP QS-10t稱重傳感器參數
|
額定輸出
|
Rated Output
|
2.0mV/V ±0.002%
|
|
精度等級
|
Accuracy class
|
C2～C5
|
|
綜合誤差
|
Total error
|
±0.03% of rated output
|
|
零點平衡
|
Zero Balance
|
±1% of rated output
|
|
蠕變
|
Creep after 30 minutes
|
±0.03% of rated output
|
|
非線性
|
Nonlinearity
|
±0.03% of rated output
|
|
滯后
|
Hysteresis
|
±0.03% of rated output
|
|
重復性
|
Repeatability
|
±0.03% of rated output
|
|
靈敏度溫漂
|
Temp. effect on output
|
≤0.002% of applied output/C
|
|
零點溫漂
|
Temp. effect on zero
|
≤0.002% of rated output/C
|
|
可用溫度范圍
|
Safe Temp. Range
|
-10C to + 70C
|
|
溫度補償范圍
|
Temp. Compensated
|
-10C to + 40C
|
|
安全載荷
|
Safe Overload
|
150%
|
|
輸入阻抗
|
Input Impedance
|
750 ohm ± 10 ohm
|
|
輸出阻抗
|
Output Impedance
|
703 ohm ± 2 ohm
|
|
絕緣阻抗
|
Insulation Resistance
|
≥5000 M ohm (50V DC)
|
|
推薦激勵電壓
|
Rated Excitation
|
10V DC/AC
|
|
最大激勵電壓
|
Maximum Excitation
|
15V DC/AC
|
|
導線長度
|
Cable Length
|
8～16m
|
|
導線顏色
|
Cable Color Code
|
Red(+E) Black(-E) Green(+S) White(-S)
|
注:QS稱重傳感器，可選數字輸出(QS-D)
英國OAP QS稱重傳感器所有型號
型號：QS-5t，品牌：英國OAP
型號：QS-10t，品牌：英國OAP
型號：QS-15t，品牌：英國OAP
型號：QS-20t，品牌：英國OAP
型號：QS-25t，品牌：英國OAP
型號：QS-30t，品牌：英國OAP
型號：QS-40t，品牌：英國OAP
型號：QS-50t，品牌：英國OAP
我司與英國OAP公司是多年的合作伙伴，為OAP的指定分銷商，如果您對QS-10t稱重傳感器價格，圖片，貨期，參數，選型等有需要，歡迎撥打【廣州蘭瑟電子】全國統一服務熱線：020-22157170（零二零—二二一五七一七零）。
英國OAP QS-10t稱重傳感器特性

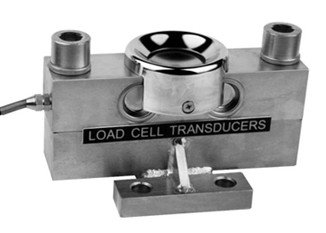

雙剪切梁式 Double ended shear beam load cell
優質合金鋼材質 Senior alloy steel
高精度 High accuracy
高穩定性 High stability
通過CMC認證 CMC, Approved
安裝簡便、快速 Easy to install
表層鍍鎳防腐處理 Protected against corrosion by nickelplated treatment
適用于汽車衡、軌道衡和料斗秤等 Suitable for truck scales, rail scales, bin and hopper scales, etc.
QS-10t稱重傳感器的安裝扭力：
在接觸面一定的條件下，安裝扭力越大，遲滯性越小。同樣的道理，如果將韓國BONGSHIN稱重傳感器安裝在不同的設備上，安裝扭力的大小也直接影響產品的真實精度。安裝扭力的影響規律對不同結構的產品是不一樣的。例如有的懸臂梁傳感器，安裝扭力在100Nm時，能得到最佳的遲滯性。扭力過大或過小，遲滯性都會變差。輪輻式傳感器的遲滯性對安裝扭力更為敏感，所以在使用壓力傳感器時一定要依照生產廠商的安裝使用說明書進行安裝，以保證產品質量。
螺栓的強度影響與安裝扭力是一樣的，如果強度不足，在稱重傳感器產品安裝使用一段時間之后，鎖緊力則會變松,進而影響精度。
|
